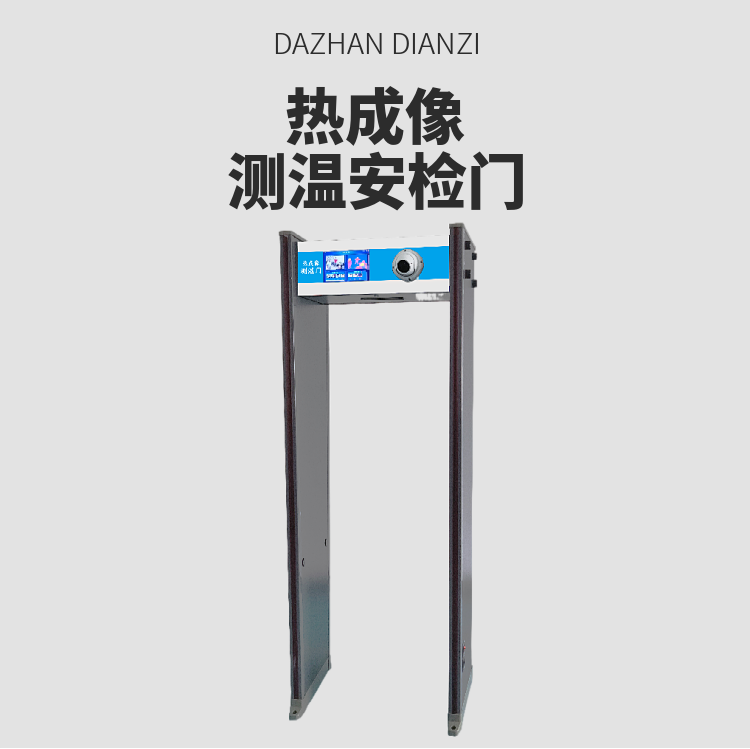

熱成像測溫安檢門

一、產品概述

首先,歡迎您了解我們家的快速測溫門!

本說明書對于本產品進行了充分的描述與說明，在使用本產品前，您可以花

一小段時間來閱讀本技術協議，這樣您可以更了解本產品的性能，更好的去操 作，同時您也能看到本產品更好的性能。

測溫門可以應用于機場，監獄，考場，工廠等場所，對通過的人體進行測溫。 注意：

本公司有權對本說明書及產品進行變更，如有變更，恕不另行通知。

在人口密集的城市，政府面臨著如何避免該疾病快速傳播的壓力?？刂萍膊?/p>

的一種方法是檢測和隔離發燒人群，應用在機場的健康檢查就是其中一例，

將這種應用擴展到到大多公共場所，諸如學校，工廠，商場，辦公大樓和醫

院是可行的。然而，現階段應用在機場發熱放映的紅外熱像儀由于成本太高 而不適合安裝于以上的公共場所。

另外一個選擇就是應用紅外溫度計如耳腔溫度計和接觸式或是非接觸式前 額溫度計測量。該系統有一點不利之后是溫度計需要插入耳腔，會(huì )造成相應 的問題，因為這也是傳播疾病的一種方式，又或是需要對準人的“槍式”溫 度計，在任何一種情況下，這些檢查都是需要時間的，在高峰時間段必然出 現長時間排隊等候，這使得該方式不適合在人多的地方使用。

本產品可有效的防止流感的傳播，因此購買本產品是您不錯的選擇！

產品性能

二、設備描述測溫功能    可開啟或關閉二選一探測功能

快速通過測溫門設備簡介（包括對功能的基本介紹）：

◆  精準度：±0.3°C。

響應時間：接近一秒 ，通過率約 50-60 人/分鐘。

◆  測溫探測區域：采用進口醫用雙探頭技術，行業首創(chuàng )左后方

與右前方門內側斜邊各裝一個探頭，完全覆蓋門框右前方 0.5 米*

0.5 米長，門體內左后方 0.5 米*0.5 米的面積范圍。通過廣大企

事業單位能接受的成本，實現接近于紅外熱成像的自然通行速度。

◆  可選在各門框上安裝人臉攝像機，監控中心或安保室安裝一

臺多路人臉?lè )?wù)器，聯動警燈與自定義語音播報提示，接顯示屏

對一個或多個門進行實時監測；支持對高溫報警所抓拍的照片與

記錄，進行完整的事件回放，全程可追溯人員進出軌跡。

◆可選人臉?lè )酪卟伎仡A警平臺，通過聯網模塊讀取各門的測溫

數據及人員計數，關聯疊加到各門的人臉攝像機實時視頻中，支

持 APP 等多個客戶端通過公網實時預覽。

◆報警方式：語音報警，實時顯示體溫。

◆智能統計：智能化的客流量和報警計數功能，能夠自動統計 人員通過數和報警次數。

• 探測金屬功能   可開啟或關閉二選一探測功能
• 360^o 全方位探測：探測區內無盲區，探測區內各點探測均勻性好,
• 6-18個互相重疊的探測區域與人體等高的高亮度LED立柱燈報警顯示相結合，精確判斷金屬物品的所在位置。
• 6-18個獨立探測區和一個整體探測區，加寬型門板設計外觀大氣，探測更穩定、準確。
• 靈敏度可調：每個探測區的靈敏度可從0-256獨立調節,最小可測試一個回形針大小金屬。
• 模塊化設計：采用模塊化設計，安裝方便，故障易于排除。
•  采用數字電路信號處理系統，抗干擾能力更強，可有效防止漏報與誤報。
• 智能化的計數統計功能，可準確計算通過人數和報警人數。
• 具有DSP信號處理數字過濾系統，有極佳的抗電磁干擾能力和較強的防碰撞能力，可在人多擁擠的  情況下正常運行。
• 具有連續工作性能，任何時候不可能逃脫探測。能夠自動測量和顯示周?chē)h(huán)境的干擾 情況，有助于選擇安裝場地。
• 密碼保護設置：具有密碼保護功能，只有輸入正確的密碼才能修改參數，非操作人員無法改變安檢門參數設置，便于管理。
• 符合當前國際安全標準，采用弱磁場發射技術，對心臟起搏器配帶者、孕婦、軟件、錄像帶等無損害。

技術參數

輸入工作電壓：AC 85V-265V  50-60Hz

產品重量：    約65.5kg

設備功率：    <35W

外型尺寸：    2200mm (高)×750mm (寬)×500mm (深)

工作環境：    5℃— 45℃

通道尺寸：    2000mm (高)×700m m (寬)×500mm (深)

體溫測量：  精度高，誤差≤0.3℃，無誤測。

實時顯示：  快速準確，響應時間<0.1s。

液晶顯示：  7寸大屏顯示實時體溫，記錄檢測人數。

網絡(luò )傳輸；  配置網口輸出，適用遠距離監管。

測量精度：  ±0.3℃，分辨率為0.1℃。

測量范圍：  體溫模式 32℃～42.5℃ 。

注意事項

本產品只適合于室內使用，如確需裝在室外，請選擇使用增設雨棚等防 雨防曬設施。

測溫門不得安裝在高溫、潮濕的環境中。

非專業人員不得擅自拆卸維修快速測溫門。

測溫門開機 3 分鐘后達到最佳檢測效果。

人體額頭正常溫度通常在 32°C -37.2°C,設置溫度范圍可以此為標 準。

測溫門應平穩的安裝在平整、無震動的地面上，人通過時避免與門發生 碰撞。

每臺測溫門附有保修單，在保修期內憑保修單免費維修。

第二、系統組成：(包含剩余電流保護裝置)

主機箱

門板

六角螺絲

保修卡

產品說明書

電源線

第三、供貨范圍清單要求：（按組成部分列配置清單）

序號	配件名稱	單位	數量
1	主機箱	臺	1
2	門板	扇	2
3	六角螺絲	支	4
4	保修卡/合格證	張	1
5	產品說明書	本	1
6	電源線	條	1

三、安裝、調試

1.裝卸

售后安裝人員進行裝卸，如果不在現場進行按照安裝及調試過程進行操作，售后人員給予電話指導。

2.安裝環境要求

本產品只適合于室內使用，如確需裝在室外，請選擇使用增設雨棚等防 雨防曬設施。

• 安裝及調試過程（主導、協助等）

請在安裝探測門前，仔細閱讀注意事項，以保證產品能正常工作，避免外界干擾。

四、驗收標準

  1.包裝情況

  2.相關材料是否齊全

  3.設備外觀有無損傷

  4.技術參數是否滿足

5.產品試制情況

  6.驗收時間限制

五、產品交付資料

    包含出廠合格證、維修保養手冊、說明書等；

六、質量保證及售后服務

1）設備質保期從最終驗收之日起 壹 年；

2）在質保期內，供貨方應提供免費的技術支持；當得到甲方的故障通知后，乙方應實施保修義務，在8小時內響應，并在24小時內給出解決方案，以減少甲方的損失。若維修需要其他配件的由乙方協助采購并安裝調試，48小時內需解決問題。

3）質量保證期后，供貨商向用戶終身提供及時的、優質的、價格優惠的技術服務和備品備件供應。

4）乙方應保證所供設備及零配件不屬于工信部頒布的《國家高耗能落后機電設備淘汰目錄》中被淘汰的落后機電產品，否則甲方有權要求乙方對落后產品進行更換或做退貨處理；
