山西省晉中監獄手機屏蔽器案例

根據不同建筑的實際情況，采用定向高增益無線信號屏蔽器對大面積區域進行覆蓋、全向無線信號屏蔽器進行補充屏蔽的運行方式進行部署，同時設備在安裝時采用內置天線、電源線與通信網線的方式，避免在設備運行過程中出現人為損壞或者人員觸電的情況。 需要購置定向高增益無線信號屏蔽器49臺，全向無線信號屏蔽器447臺，匯聚交換機1臺，接入交換機10臺。

2、部署模式：

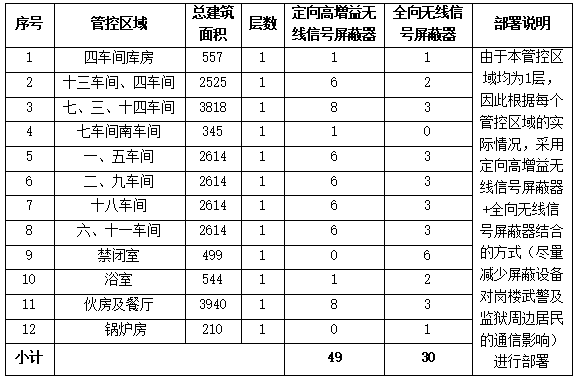

根據不同建筑的實際情況，采用定向高增益無線信號屏蔽器對大面積區域進行覆蓋、全向無線信號屏蔽器進行補充屏蔽的運行方式進行部署，同時設備在安裝時采用內置天線、電源線與通信網線的方式，避免在設備運行過程中出現人為損壞或者人員觸電的情況，具體部署情況如下表所示：

3、施工要求

（1）實現的效果

• 手機信號屏蔽系統以實際測量為準，有效的屏蔽2G、3G、4G、5G信號;
• 監舍范圍內（包括但不限于罪犯監舍、庫房、走廊、樓道、窗口、公共區域等）達到信號全屏蔽效果；
• 生產車間區域內，達到信號全屏蔽效果；
• 密閉狹小空間（包括但不限于談話室、庫房、廁所等）及違規可能性較大的隱蔽場所，達到信號全屏蔽效果；
• 民警值班區域，達到信號屏蔽效果；
• 非屏蔽區域（包括但不限于監獄行政辦公區、武警區域、民警宿舍區域及周邊單位和居民生活場所等），確?？梢皂槙惩ㄓ?。

（2）施工要求

• 系統必須采用區域集中供電，必須專設帶鎖裝置開關箱，防止人為斷電；
• 系統必須安裝工作異常報警裝置，能隨時監控設備的運行狀態；
• 系統必須安全可靠，線路必須安裝穿線管，設備必須安裝防護罩，具有防破壞性和連續運行能力，安裝時要考慮安全因素，嚴防使用過程中罪犯觸電和人為損壞等；
• 電磁輻射不得超過國家相關標準（GB 8702-88中華人民共和國輻射防護規定、GB 9175-88中華人民共和國環境電波衛生標準）；

（3）設備的運輸、保管及保險

• 成交供應商負責設備到施工地點的全部運輸，包括裝卸及現場搬運等。
• 成交供應商負責建筑材料在施工地點的保管，直至項目驗收合格。
• 成交供應商負責其派出的施工人員的人身意外保險。

（4）文明施工、環境保護措施

• 文明施工措施（包括但不僅限于：文明施工管理機構及運行程序、文明施工目標、現場管理原則、文明施工保證措施、防止擾民和民擾措施、現場醫療站和急救措施、傳染病的預防與控制）。
• 環境保護措施（包括但不僅限于：環境管理組織機構與職責、環境保護措施、廢棄物處置、環境污染的控制措施、應急準備和響應）。

（5）質量標準

• 本項目應遵循以下設計依據，依照《GB 8702-88 中華人民共和國輻射防護規定》、 《GB 9175-88 中華人民共和國環境電波衛生標準》、 《GA/T 75-2000 安全防護工程程序與要求》、《JCJ/T 16-92 民用建筑電氣設計規范》、《YD/T 5220-2005 無線通信系統室內覆蓋工程設計規范》、《YD 5039-97 通信工程建設環境保護技術規范》進行組織實施。
• 本項目須滿足國家相關標準，行業標準及地方標準規范的要求。
• 施工期間，應接受采購人及監理工程師的監督管理，遵守有關規定。

三、手機信號屏蔽器安裝方案

根據山西省晉中監獄現場條件以及兩種不同的手機信號屏蔽器的特性，我們制定了手機信號屏蔽器安裝方案

1、定向型信號發射戶外手機信號屏蔽器安裝

將手機信號屏蔽器固定在操場、圍墻四周等戶外開放區域，發射方向對準監獄內部，達到最佳的信號屏蔽效果

2、全向型信號發射室內使用手機信號屏蔽器安裝

根據室內實際情況，我們通過測試室內信號場強等數據，分布式安裝手機信號屏蔽器，最終實現全覆蓋無死角。

四、質量保障措施

我公司所提供的產品嚴格按照國家標準、行業標準及企業標準的生產制造標準及質量標準。為保證所供產品的質量，公司將采取以下具體措施：

4.1 質量保證控制措施

我公司不斷吸收國內外先進的質保工藝控制成果，選擇經驗豐富的管理人員，設立專業培訓機制，主要項目人員和技術工人均經培訓后上崗項目管理機構由素質較高的專業人員組成；在管理上確立以人為本的管理原則，明確分工范圍、職責權限，建立工作高效、團結協作的項目機構，從而保證了產品的質量。

4.2 檢驗在發貨前，我公司將對中標貨物的質量、規格、性能、數量、重量等進行準確而全面的自我檢驗，并出具一份符合規定的自我檢驗報告。

4.3 設備安裝調試按招標文件要求，所有儀器在采購方指定時間內安裝調試至驗收合格。我公司提供具體分發清單，同時提供目錄檔案和儀器質保書、產品說明書及合格證書。驗收按國家有關規定、規范及執行標準進行。驗收時如發現所交付的貨物有短缺、次品、損壞或其它不符合本合同規定之情形者，有甲方做出詳盡的現場記錄，或由供需雙方簽署備忘錄。此現場記錄或備忘錄可用作補充、缺失和更換損壞儀器的有效證據。由此產生的有關費用由我公司承擔，驗收期相應后延。如果合同貨物運輸和安裝調試過程中因事故造成貨物短缺、損壞，我公司將及時安排換裝，以保證合同貨物安裝調試的成功完成。換貨的費用由我公司承擔。

4.4 質量保證及承諾

我公司保證提供的中標貨物是全新的、未使用過的、并完全符合樣品和合同規定的質量、規格和性能要求的正品，在貨物正確安裝、使用和保養得條件下，使用壽命具有滿意的性能，在貨物最終驗收后質保期內，我公司對于設計、工藝或材料的缺陷發生的任何不足或故障負責，費用由我公司承擔。

以上即是寧波大展電子科技有限公司提供的山西省晉中監獄全覆蓋手機信號屏蔽器技術方案，最終獲得監獄管理局的一致認可。
