監獄信號屏蔽器案例-河北省定州監獄信號屏蔽系統

一、河北省定州監獄信號屏蔽系統項目背景

河北省定州監獄始建于1950年，1984年前名稱為保定地區機床廠，1984年1月更名為河北省保定地區勞改隊，1989年更名為河北省定州勞改支隊，1995年更名為河北省定州監獄。該獄位于河北省定州市北城區。

該監獄原有的監獄信號屏蔽設備比較老舊，大半設備不能正常使用，并且亟需升級成5G手機信號屏蔽。

二、河北省定州監獄信號屏蔽系統項目詳情

1、產品簡介

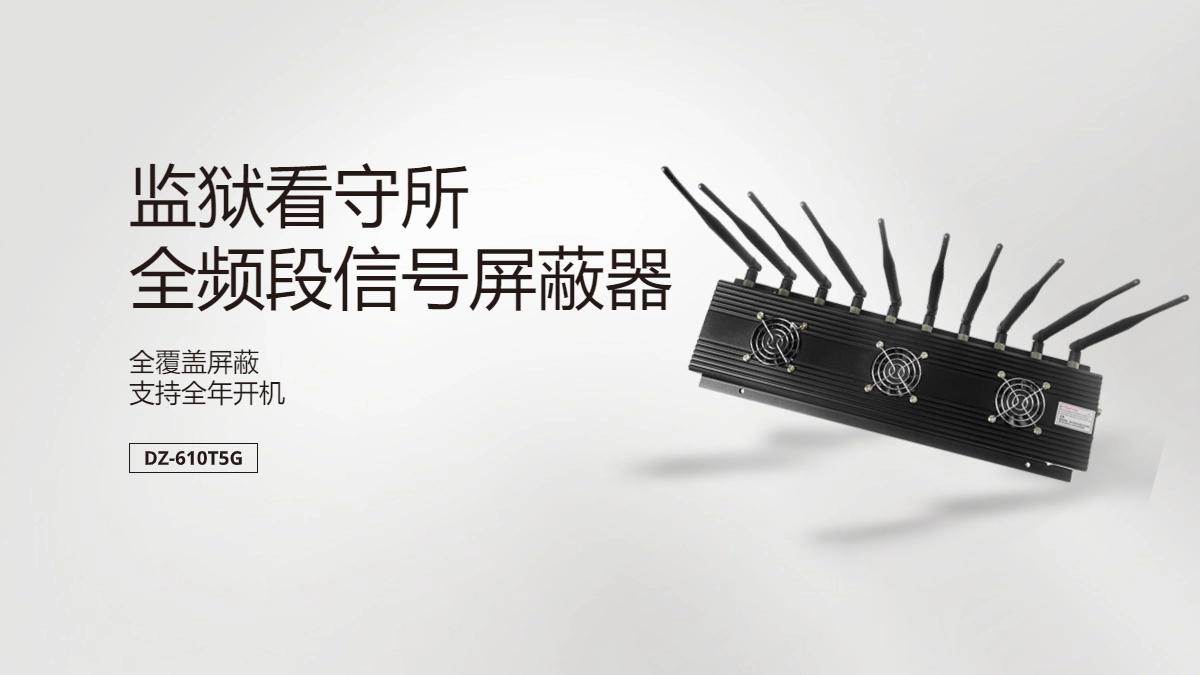

DZ-610T5G監獄手機信號屏蔽器是寧波大展電子科技有限公司運用現代高新技術，通過深入分析通信機理，綜合比較電磁發射抑制方法，精心研制成功高科技新型信息安全保密產品。該設備可以有效地屏蔽所有2G/3G/4G/5G手機、2.4GWiFi（WLAN/ZIGBEE/BLUETOOTH)等無線通信信號。通過發射特定的電磁信號，在禁止使用無線通信設備的場所內形成一個電磁保護場，使該場所內無線通信設備與外界無線通信信號不能產生對接，從而切斷場所內無線通信工具與外界的聯系。

2、基本參數

序號	技術標準	技術參數
1	CDMA頻段發射頻率	850-894MHz
2	3G 頻段發射頻率	2110-2170MHz
3	WIFI頻段發射頻率	2.4G  5.8G
4	GSM頻段發射頻率	925-960MHz
5	DCS頻段發射頻率	1805-1880MHz/PHS:1900-1990MHz
6	GPS頻段發射頻率	1500-1600MHz
7	4G1頻段發射頻率	2300-2390MHz
8	4G2頻段發射頻率	2550-2660MHz
9	5G1頻段發射頻率	3400MHz-3600MHz
10	5G2頻段發射頻率	4800MHz-4900MHz
11	VHF頻段發射頻率	135-175MHz
12	UHF頻段發射頻率	400-470MHz
13	屏蔽半徑	1-20M（視移動運營商網絡(luò )狀況）
14	充電電源	AC110V-220V/DC12V-36V
15	內置電池	7.4V 7200mAh
16	重量	約 1300 g
17	最大輻射功率 （1米外，偶極天線測試）	低于-10dBm

3、工作原理

移動通信網是由許多服務區（蜂窩式)組成的，而每個服務區又由若干個基站劃分成若干小區，位于服務區內任意位置的手機通過不斷接收來自基站的無線電信號保持入網狀態，如果移動通信基站發射的無線電信號在手機接收處受到外界相同頻率相當強度的信號干擾，手機便不能正常工作(拔入、拔出、通話)，基站與手機的通信即被隔斷。

4、施工要求

（1）實現的效果

• 監獄手機信號屏蔽器系統以實際測量為準，有效的屏蔽2G、3G、4G、5G信號;
• 監舍范圍內（包括但不限于罪犯監舍、庫房、走廊、樓道、窗口、公共區域等）達到信號全屏蔽效果；
• 生產車間區域內，達到信號全屏蔽效果；
• 密閉狹小空間（包括但不限于談話室、庫房、廁所等）及違規可能性較大的隱蔽場所，達到信號全屏蔽效果；
• 民警值班區域，達到信號屏蔽效果；
• 非屏蔽區域（包括但不限于監獄行政辦公區、武警區域、民警宿舍區域及周邊單位和居民生活場所等），確?？梢皂槙惩ㄓ?。

（2）施工要求

• 系統必須采用區域集中供電，必須專設帶鎖裝置開關箱，防止人為斷電；
• 系統必須安裝工作異常報警裝置，能隨時監控設備的運行狀態；
• 系統必須安全可靠，線路必須安裝穿線管，設備必須安裝防護罩，具有防破壞性和連續運行能力，安裝時要考慮安全因素，嚴防使用過程中罪犯觸電和人為損壞等；
• 電磁輻射不得超過國家相關標準（GB 8702-88中華人民共和國輻射防護規定、GB 9175-88中華人民共和國環境電波衛生標準）；

（3）設備的運輸、保管及保險

• 成交供應商負責設備到施工地點的全部運輸，包括裝卸及現場搬運等。
• 成交供應商負責建筑材料在施工地點的保管，直至項目驗收合格。
• 成交供應商負責其派出的施工人員的人身意外保險。

（4）文明施工、環境保護措施

• 文明施工措施（包括但不僅限于：文明施工管理機構及運行程序、文明施工目標、現場管理原則、文明施工保證措施、防止擾民和民擾措施、現場醫療站和急救措施、傳染病的預防與控制）。
• 環境保護措施（包括但不僅限于：環境管理組織機構與職責、環境保護措施、廢棄物處置、環境污染的控制措施、應急準備和響應）。

（5）質量標準

• 本項目應遵循以下設計依據，依照《GB 8702-88 中華人民共和國輻射防護規定》、 《GB 9175-88 中華人民共和國環境電波衛生標準》、 《GA/T 75-2000 安全防護工程程序與要求》、《JCJ/T 16-92 民用建筑電氣設計規范》、《YD/T 5220-2005 無線通信系統室內覆蓋工程設計規范》、《YD 5039-97 通信工程建設環境保護技術規范》進行組織實施。
• 本項目須滿足國家相關標準，行業標準及地方標準規范的要求。
• 施工期間，應接受采購人及監理工程師的監督管理，遵守有關規定。

5、安裝方案

根據河北省涿鹿監獄現場條件以及兩種不同的手機信號屏蔽器的特性，我們制定了監獄信號屏蔽器安裝方案

（1）、定向型信號發射戶外手機信號屏蔽器安裝

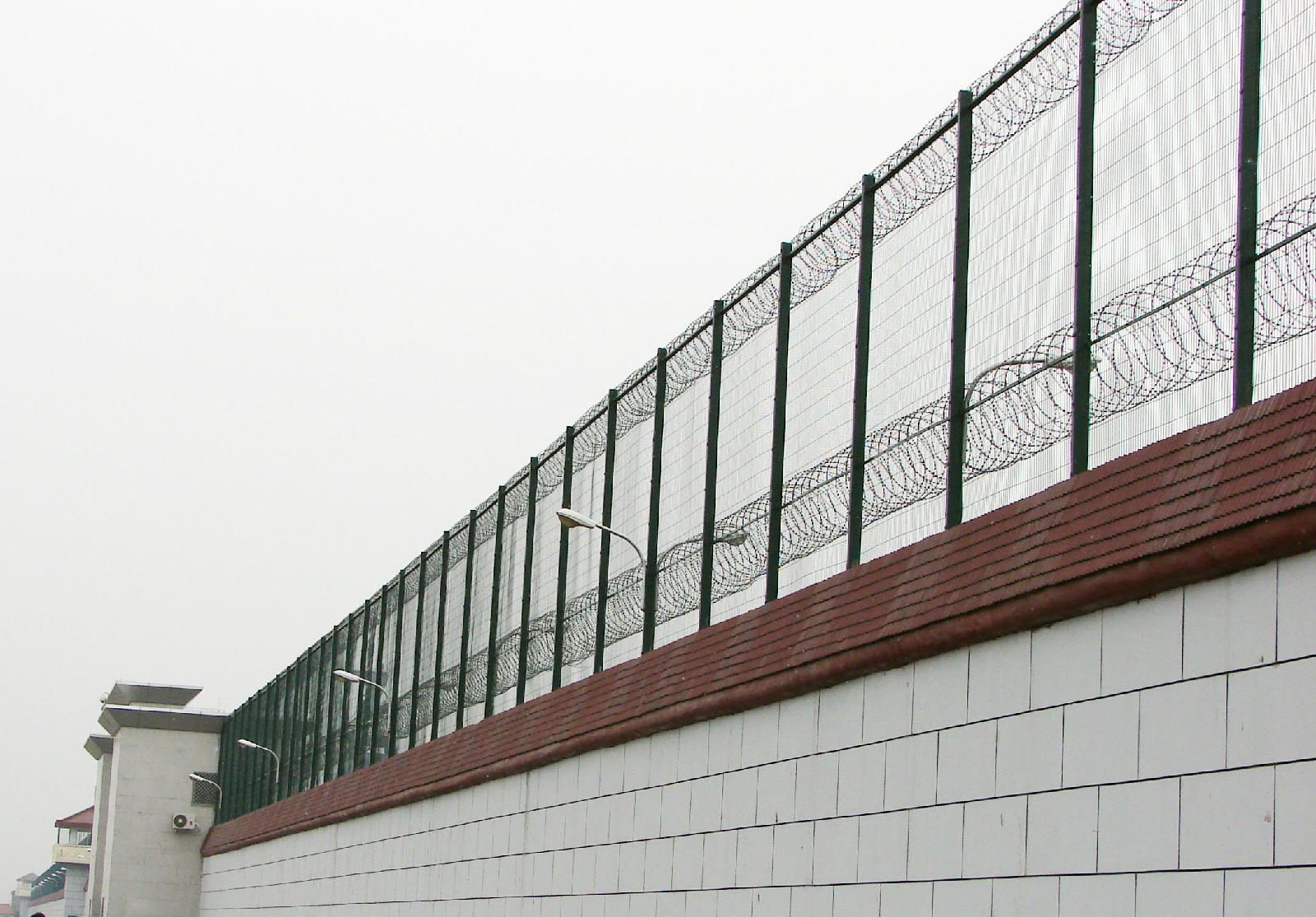

將監獄手機信號屏蔽器固定在操場、圍墻四周等戶外開放區域，發射方向對準監獄內部，達到最佳的信號屏蔽效果

（2）、全向型信號發射室內使用手機信號屏蔽器安裝

根據室內實際情況，我們通過測試室內信號場強等數據，分布式安裝手機信號屏蔽器，最終實現全覆蓋無死角。

以上即是寧波大展電子科技有限公司提供的河北省定州監獄全覆蓋監獄手機信號屏蔽器技術方案，最終獲得監獄管理局的一致認可。

三、河北省定州監獄信號屏蔽制造商介紹

寧波大展電子科技有限公司，位于江南水鄉兼海港城市 -寧波，是一家集“手機信號屏蔽器” ，“ 手持金屬探測器  ”，“ 安檢門 ”，“ 無線信號探測器 ”，“身份證識別工具”等產品的研發、設計、生產、銷售于一體的專業型技術企業！公司擁有專業的開發團隊，提供先進的設計理念，可靠的制造工藝，細致周到的技術支持和售后服務！公司分別在多個省區設立省級代理機構，提供區域性的銷售，安裝及技術支撐，售后等服務。
