「開發者」說：手機信號屏蔽器的散熱方案解析

手機信號屏蔽器屬于大功率大電流設備，它在工作時會(huì )產生大量熱量，如果不及時散熱，輕則影響機器正常工作，重則會(huì )引發火災危害人身財產安全。特別是手機信號屏蔽器一般都使用在考場、會(huì )議室、監獄看守所等重要場所，因此與大多數同類或者其他功率器件類電子產品相比，我們會(huì )十分重視機器的熱傳導性能。

寧波大展電子科技有限公司，位于江南水鄉兼海港城市 -浙江寧波，是一家集“手機信號屏蔽器” ， “ 手持金屬探測器  ”，“ 安檢門 ”，“ 無線信號探測器 ”等產品的研發，設計，生產，銷售于一體的專業型技術企業！公司擁有專業的開發團隊，提供先進的設計理念，可靠的制造工藝，細致周到的技術支持和售后服務！公司分別在多個省區設立省級代理機構，提供區域性的銷售，安裝及技術支撐，售后等服務。

公司自主研發了?DZ系列5G手機信號屏蔽器，主要是針對學?？紙?chǎng)，監獄，看守所等高端領域研發生產高端手機屏蔽設備并提供最佳手機屏蔽系統解決方案。作為手機信號屏蔽器廠家，憑借公司優秀的專業化研發團隊和雄厚的經濟實力，公司率先面向市場推出5G手機信號屏蔽器并獲得廣泛的認可。

寧波大展電子科技有限公司作為專業生產信號屏蔽器的廠家，對于手機信號屏蔽器的散熱有著專業的解決方案，接下來就與大家分享解析。

---

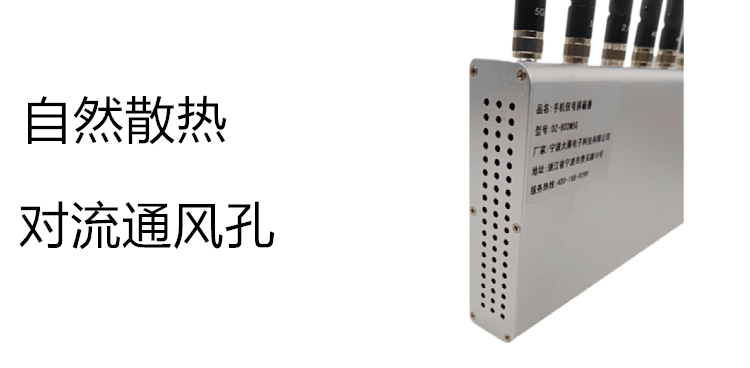

一、自然散熱

通過自然散熱的大功率手機信號屏蔽器，一般都是使用的全密封散熱外殼，主機即外殼，外殼即散熱器，所有設備用的開關電源，射頻模塊等部件全部集成在設備內部，外殼材質一般都是鋁，通過不同模具壓鑄成型，一般用于外部環境比較惡劣，如風沙較多，粉塵較多的場所，或者需要配備防爆箱的場所，如加油站、油庫、?；穫}庫等場所，使用這種散熱外殼的手機信號屏蔽器，一般要求覆蓋范圍廣，適應惡劣環境能力強，通過自然散熱的方式來保證內部射頻模塊的正常工作。

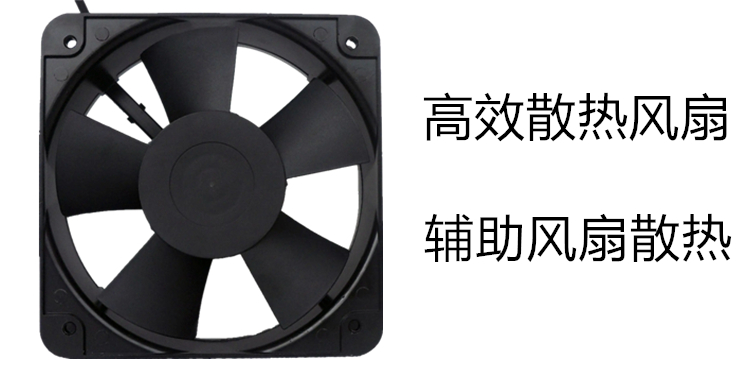

二、風扇散熱

通過輔助風扇散熱的手機信號屏蔽器種類比較多，此種類型的手機信號屏蔽器所使用的散熱器，主要是鋁型材，通過切割，然后再安裝機箱外殼，將射頻模塊以及電源燈部件裝在機箱中。散熱分為兩個部分，一個部分是將機箱內部的熱量往外抽，機箱外部的空氣往內部送，形成空氣對流，將熱量輸送到外部環境。第二個部分，是將風扇安裝在散熱器模塊對應的散熱齒區域，然后風扇對著產生熱量比較多的地方進行散熱，來保證內部射頻模塊的正常工作。

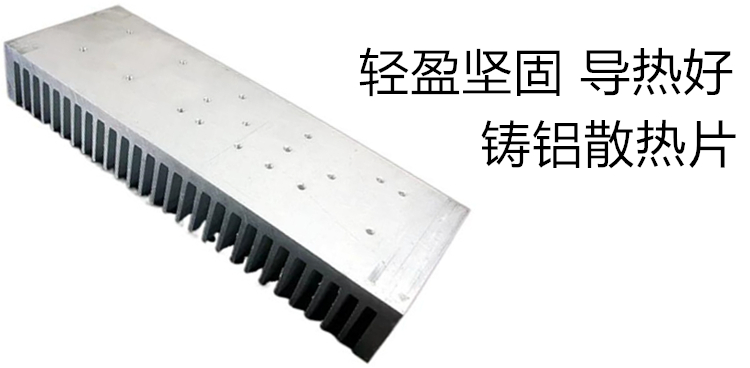

三、散熱片散熱

1、屬材料中，銀的導熱效果最好，其次是銅、鋁。但是銀價格昂貴，很少用于散熱；銅的導熱性能雖好，但散熱不快，這可能造成手機信號屏蔽器24小時工作，機器的熱量散不去，在一定狹小的空間里形成一個無形的熱源。若遇上夏天高溫天氣，危險可想而知。相比之下，鋁最理想，它輕盈堅固，導熱好，散熱也快，好的CPU風冷散熱器都是用鋁合金制成。因此，寧波大展電子科技有限公司生產的手機信號屏蔽器功放機外殼上全使用鑄鋁（鑄造鋁合金）材料+銅條快速導熱通過鋁散熱片快速散熱，給予機器足夠的散熱面積。

2、而在最易產生熱量的功放接觸面，采用加厚加紫銅的設計，銅條能快速吸收熱量再通過鋁合金加速吸收熱量，經過傳遞，與空氣接觸后，熱量早已消散于無形。內部，則是將空氣對流原理充分發揮。通過熱敏電阻，自動探測溫度，再啟動風扇。熱量低時風速緩，熱量高則風速疾。

3、內部元件工作產生的熱量被吹向外面，四周的低溫空氣又補充過來，形成對流，起到循環作用。內外結合，形成理想的散熱方式。

---

通過自然通風散熱、風扇散熱和散熱片散熱，手機信號屏蔽器的內部熱量基本上消散于無形，寧波大展電子科技有限公司設計生產的手機信號屏蔽器均采用以上散熱方案，可全年全天開機正常使用。
