一、 產品概述
寧波大展電子科技有限公司自主研發、生產的DZ-W980無人機管制系統，該系統可以針對所有的衛星定位信號進行干擾屏蔽，包括：GPS/北斗/格洛納斯/伽利略；同時可對無人機常用的ISM 2.4G及ISM 5.8G頻段進行干擾屏蔽，迫使無人機遙控、圖傳定位、信號中斷，達到迫降/返航/懸停的功能，干擾距離遠，開闊地大于1500米。主要適合應用于：邊境運營商通信信號的保護；部隊作戰需要；看守所、勞改隊、大中型監獄；大型聚會(huì )場所；重要會(huì )議場所保密；領導人出訪安全防范；各類執法措施及保密局等。
二、 產品特點
- 自主研發、生產，價格合理，功率足；
- 切斷無人機和控制器者之間的一切信號聯絡(luò )。無人機遙控器失靈；
- 無人機地面控制器接收不到航拍視頻、圖片；
- 無人機無法定位，迫使無人機降落、懸?；蚍岛?。

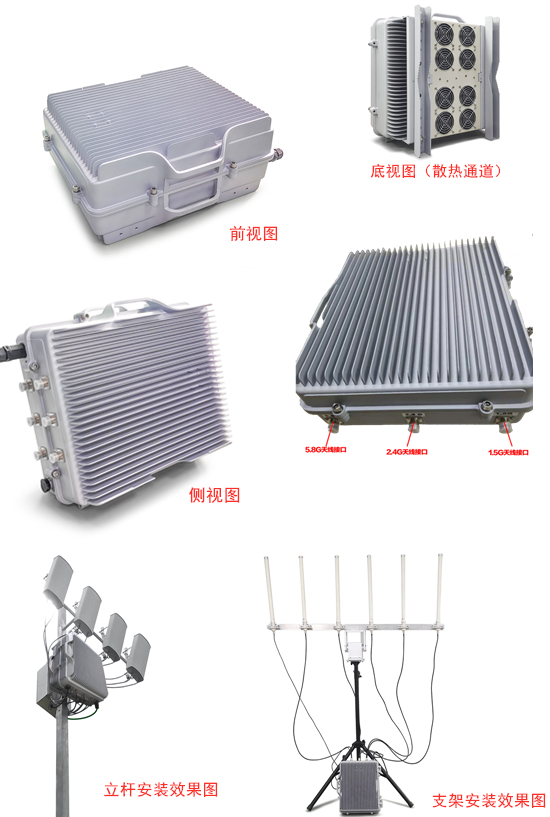

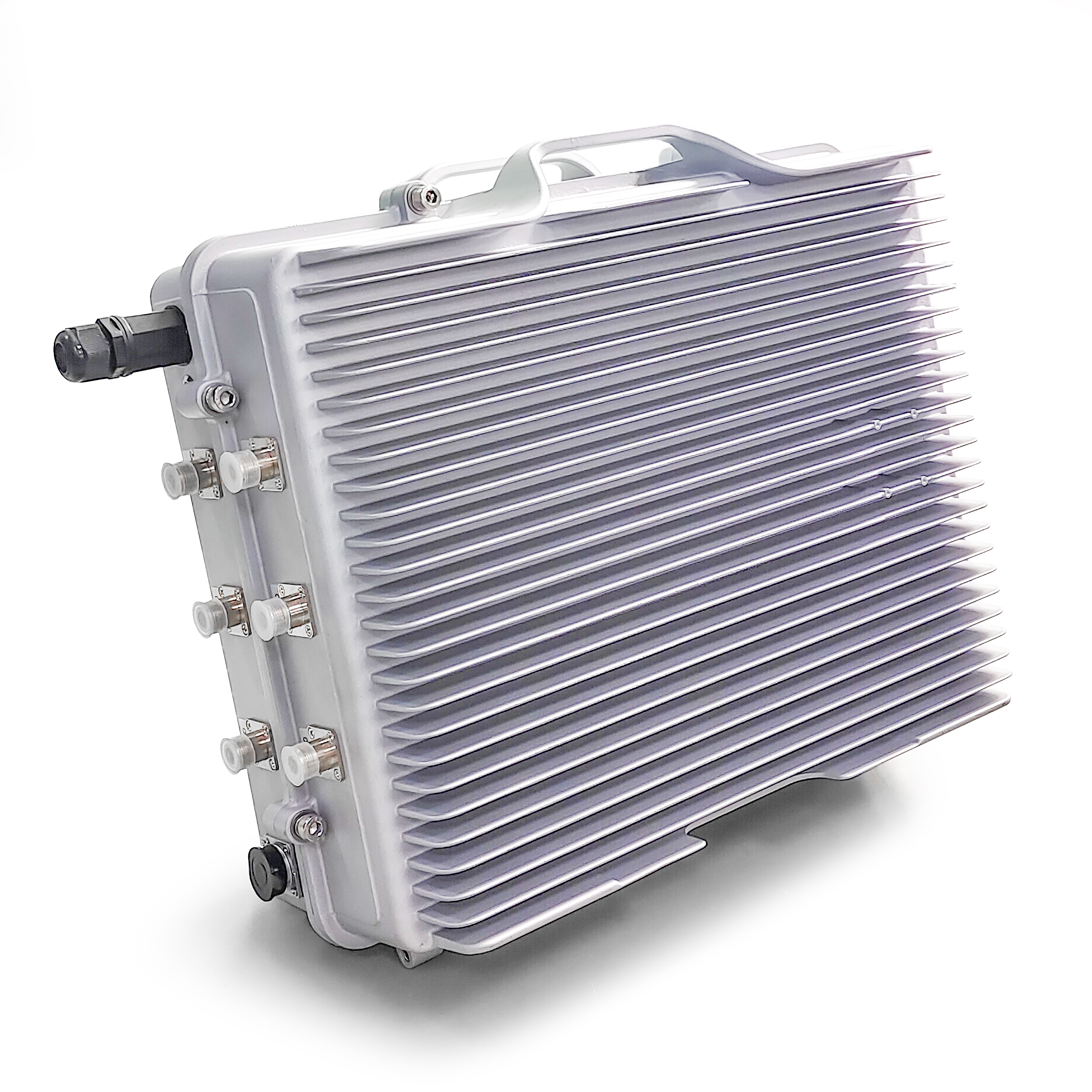

三、 產品解析
四、 主要參數
| 序號 | 名稱 | 參數 |
| 1 | 產品名稱 | 防水、防爆無人機管制系統 |
| 2 | 品牌 | 大展 |
| 3 | 產品型號 | DZ-W980 |
| 4 | 主機重量 | 約20Kg |
| 5 | 控制方式 | 可選配遠程控制，接口為網口 |

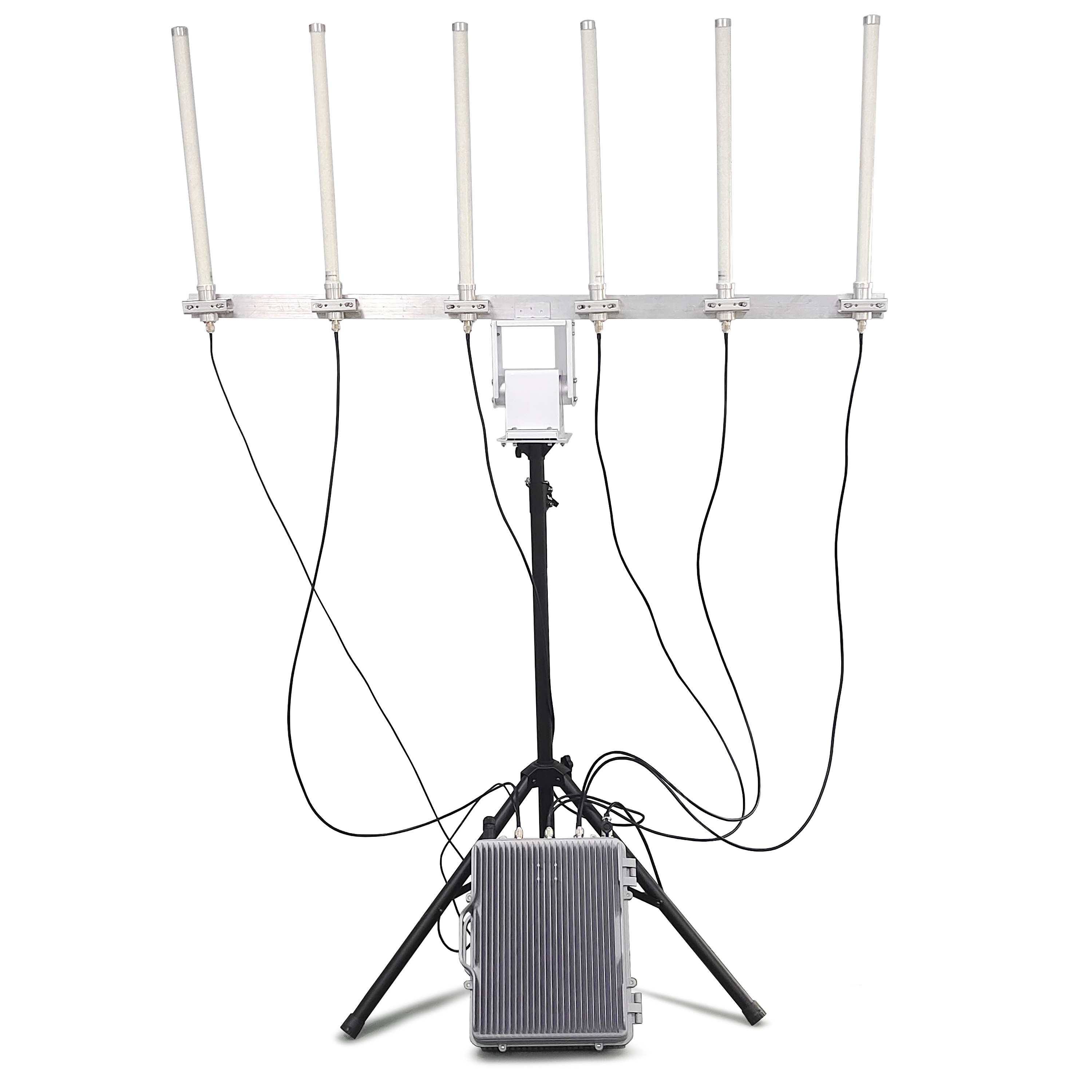

| 6 | 天線 | 全向天線，天線長度：1.2m |
| 7 | 供電 | 外接220V交流電 |
| 8 | 操作方式 | 可任意開啟導航、遙控和圖傳 |

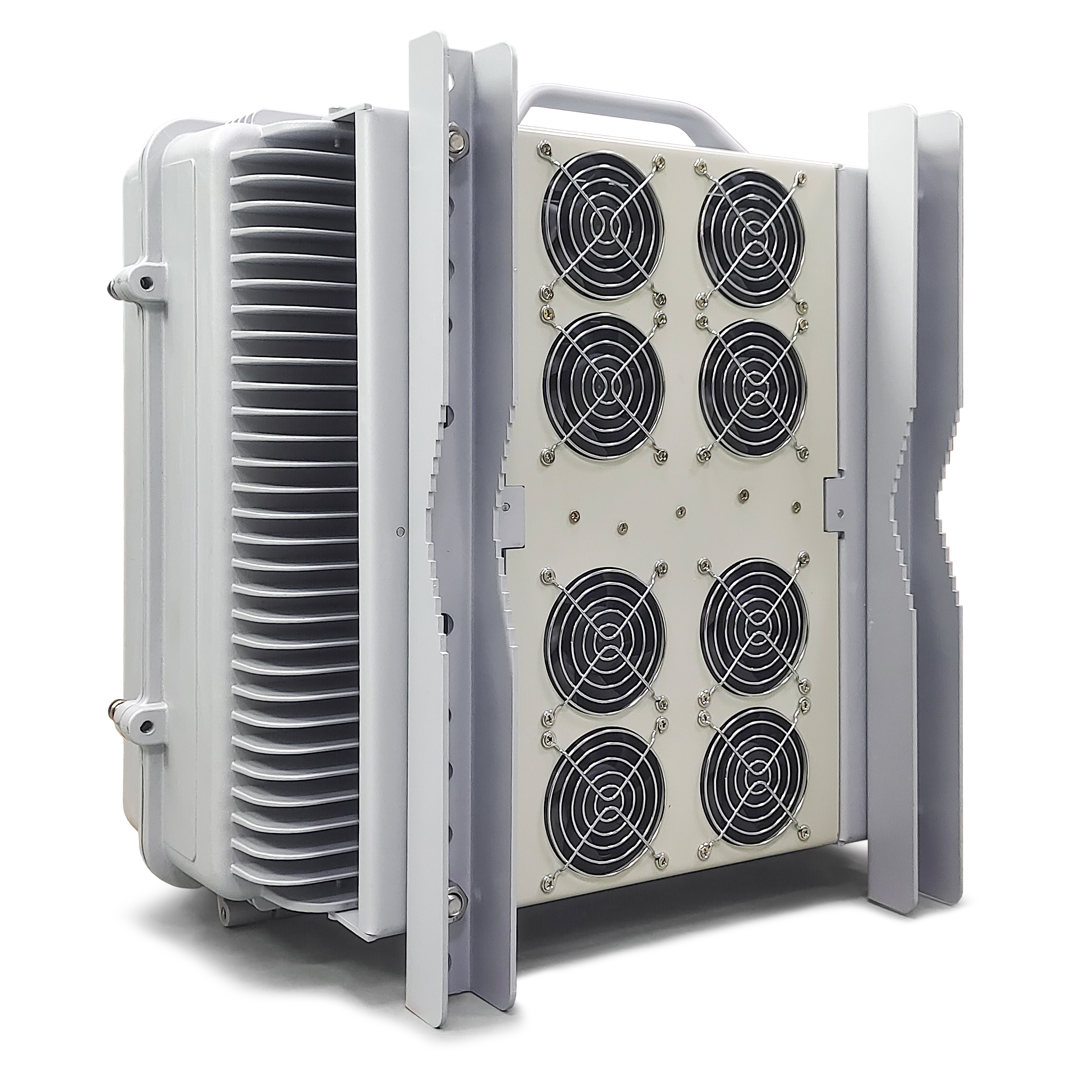

| 9 | 散熱方式 | 風冷 |
| 10 | 攔截方式 | 強制返航、迫降、懸停、圖傳干擾 |
| 11 | 攔截通道 | 三通道 |
| 12 | 支持頻段 | GPS-1.5G：1560~1620MHz |
| 13 | | ISM-2.4G：2400MHz~2500MHz |
| 14 | | ISM-5.8G：5725~5850MHz |
| 15 | 射頻功率 | GPS-1.5G≥100W |
| 16 | | ISM-2.4G≥100W |
| 17 | | ISM-5.8G≥20W |
| 18 | 管制距離 | 開闊地≥1500米 |
| 19 | 覆蓋角度 | 方位覆蓋：0°～360° |
| 20 | | 俯仰覆蓋：-20°～60° |
| 21 | | 高度覆蓋：0～500m |
| 22 | 防雨 | 在降雨量不大于0.7毫米/分鐘的環境條件下，能正常使用 |
五、 基本工作原理
- 干擾衛星導航信號后，無人機無法返航，但可以遙控控制。
- 同時干擾衛星導航信號（1.5G）和遙控信號（2.4G或5.8G）后，無人機無法返航，無法遙控控制，根據無人機設置程序懸停、迫降。
- 同時干擾圖傳和遙控信號后，無人機無法遙控控制，無法回傳視頻、圖像，根據無人機的設置程序返航、迫降、懸停。
- 同時干擾衛星導航信號（1.5G）、遙控信號（2.4G或5.8G）、圖傳信號（2.4G或5.8G）后。無人機無法返航，無法控制返回，無法回傳視頻、圖像。根據無人機設置程序懸停、迫降。
- 根據無人機不同機型和品牌，在受干擾后，無人機實際執行動作會(huì )有差別。
六、 配件清單
| 型號 | 名稱 |

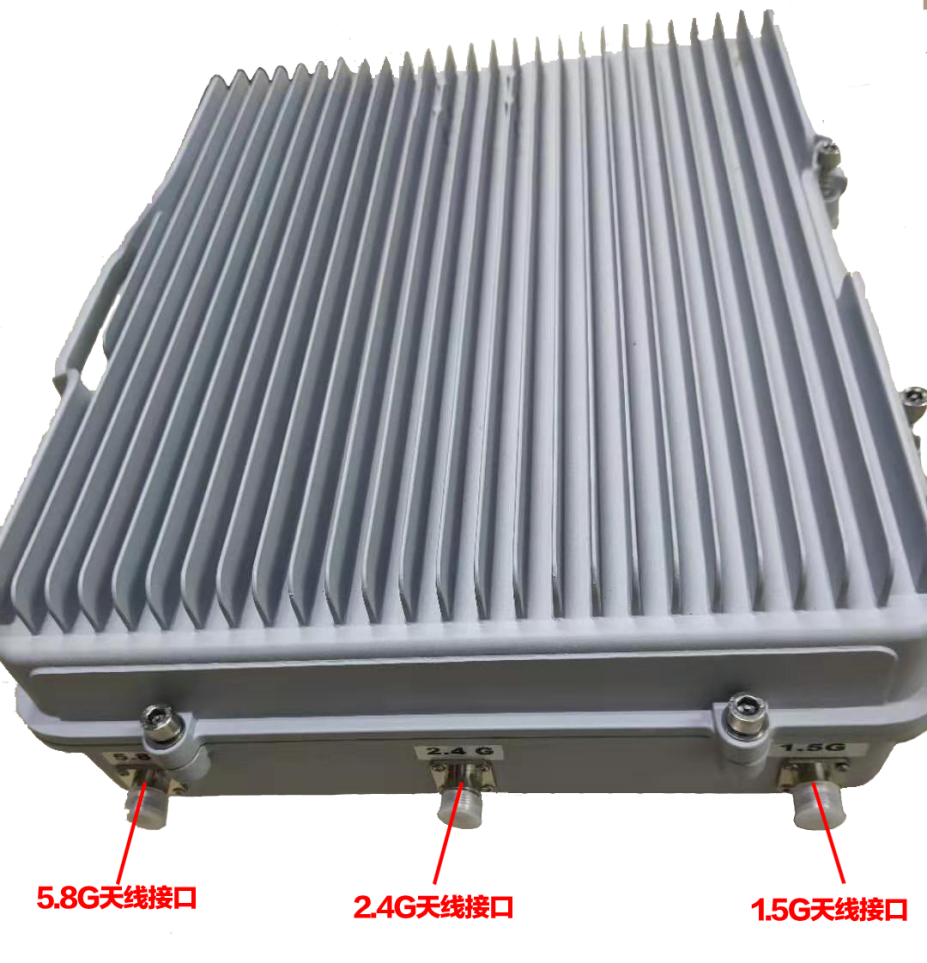

| N轉SMA | 防水射頻輸出頭（共3個） |
| 直徑20mm | 防水三芯航插（220V交流電接口1個） |
| 直徑16mm | 防水兩芯航插（風扇與RS-485接口各1個） |
| 直徑23mm | 防水網線接口（1個） |
| 國標三腳插頭線 | 交流220V電源線（1根） |
| 1.2M全向天線 | 1.5G/2.4G/5.8G天線（各1根） |
| 1.2M饋線 | 三根天線饋線 |
| 網線接頭 | 防水網線接頭（1個） |
| 兩芯航插 | 防水RS485接頭（1個） |
七、保修、免責聲明
- 乙方向甲方提供的產品保修期為12 個月。在保修期內，如乙方現場不能維修的，應立即當更換，費用由雙發方承擔。
- 因無線電射頻產品的特殊性，受環境因素影響較大，我們僅保證產品的相關技術參數：頻率、頻段、功率符合要求，測試過的場地、機型的效果。不保證其它任何未經測試的環境、機型的效果。
- 使用無線電設備時，請遵守國家和當地相關法律、法規；因此違反相關法律、法規的，后果自負。
