一、 產品概述

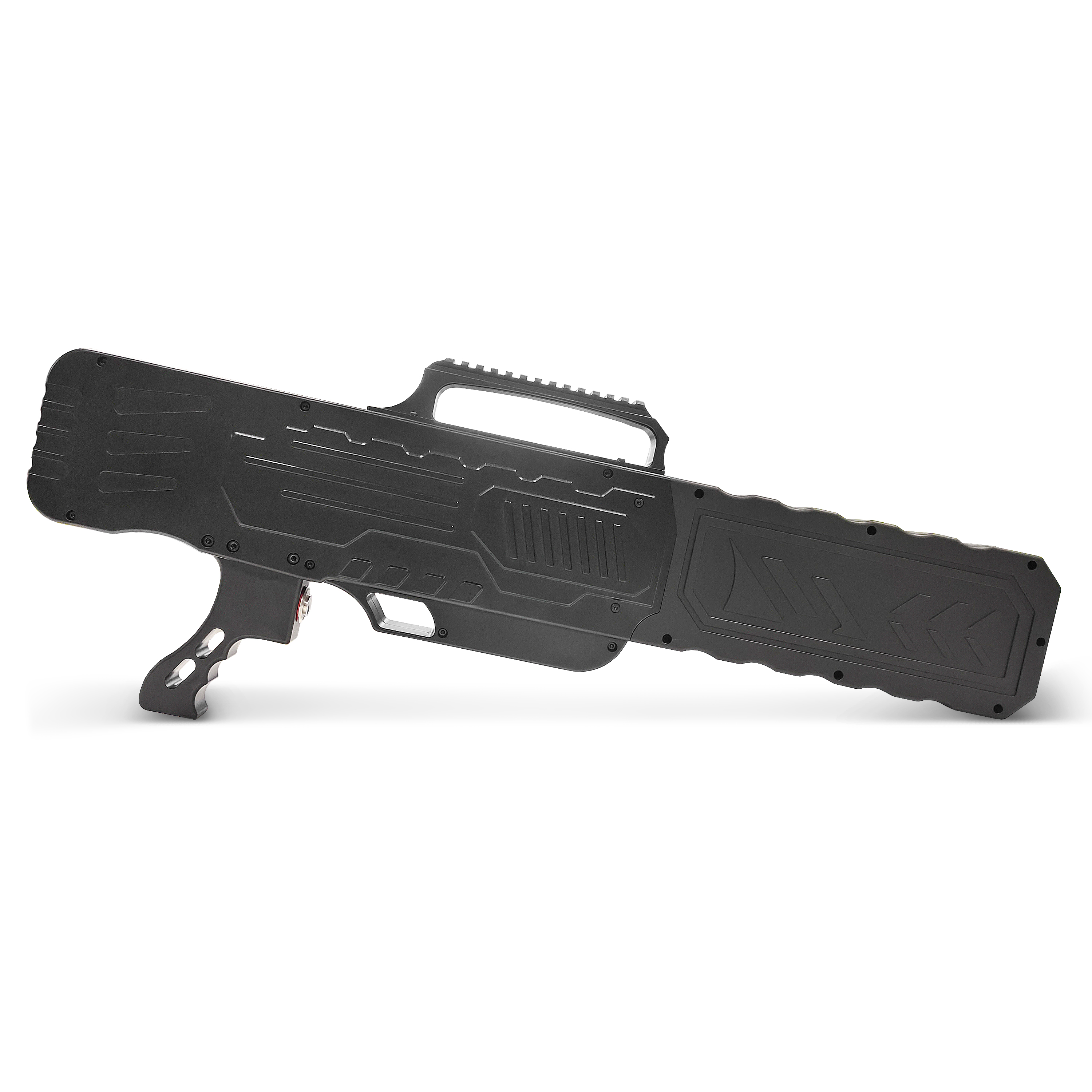

寧波大展電子科技有限公司自主研發、生產的DZ-W920手持槍式無人機干擾器，該設備可以針對所有的衛星定位信號進行干擾屏蔽，包括：GPS/北斗/格洛納斯/伽利略；同時可對無人機常用的ISM 2.4G及ISM 5.8G頻段進行干擾屏蔽，迫使無人機遙控、圖傳定位、信號中斷，達到迫降/返航/懸停的功能，干擾距離遠，開闊地大于1500米。

二、 產品特點

1. 自主研發、生產，價格合理，功率足；
2. 切斷無人機和控制器者之間的一切信號聯絡(luò )。無人機遙控器失靈；
3. 無人機地面控制器接收不到航拍視頻、圖片；
4. 無人機無法定位，迫使無人機降落、懸?；蚍岛?。

三、 產品解析

四、 基本工作原理

1. 干擾衛星導航信號后，無人機無法返航，但可以遙控控制。
2. 同時干擾衛星導航信號（1.5G）和遙控信號（2.4G或5.8G）后，無人機無法返航，無法遙控控制，根據無人機設置程序懸停、迫降。
3. 同時干擾圖傳和遙控信號后，無人機無法遙控控制，無法回傳視頻、圖像，根據無人機的設置程序返航、迫降、懸停。
4. 同時干擾衛星導航信號（1.5G）、遙控信號（2.4G或5.8G）、圖傳信號（2.4G或5.8G）后。無人機無法返航，無法控制返回，無法回傳視頻、圖像。根據無人機設置程序懸停、迫降。
5. 根據無人機不同機型和品牌，在受干擾后，無人機實際執行動作會(huì )有差別。

五、 操作方法

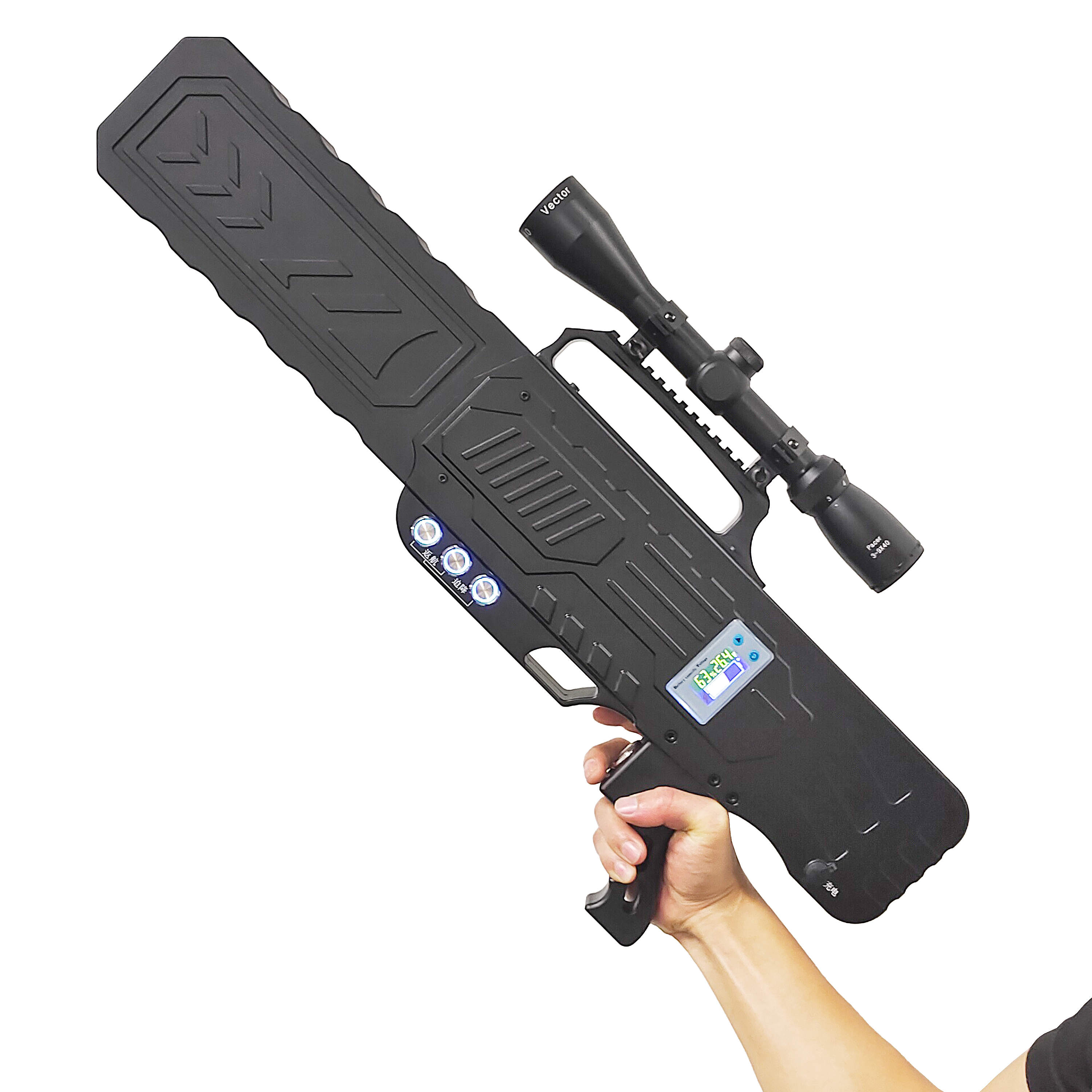

1. 干擾遙控、圖傳信號，同時打開2.4G、5.8G開關；扣下扳機并保持，發出滴滴的聲音，開始發射信號，瞄準無人機。
2. 干擾衛星、遙控、圖傳信號，同時打開GPS、2.4G、5.8G開關，扣下扳機并保持，發出滴滴的聲音，瞄準無人機。
3. 使用完成后，關閉GPS、2.4G、5.8G開關，以防誤動作扣下扳機；關閉電池電壓顯示開關。
4. 充電：撥開電池倉底部的充電座防水防塵塞，將充電器插頭插入電池倉底部的充電口，充電器指示燈亮紅燈，表示正在充電；充電完成（或未插入充電器）指示燈亮綠燈。
5. 查看電池電壓：打開電池上的開關，即時顯示電池電壓；電池電壓低于22V時，即使充電。

六、 基本故障排查

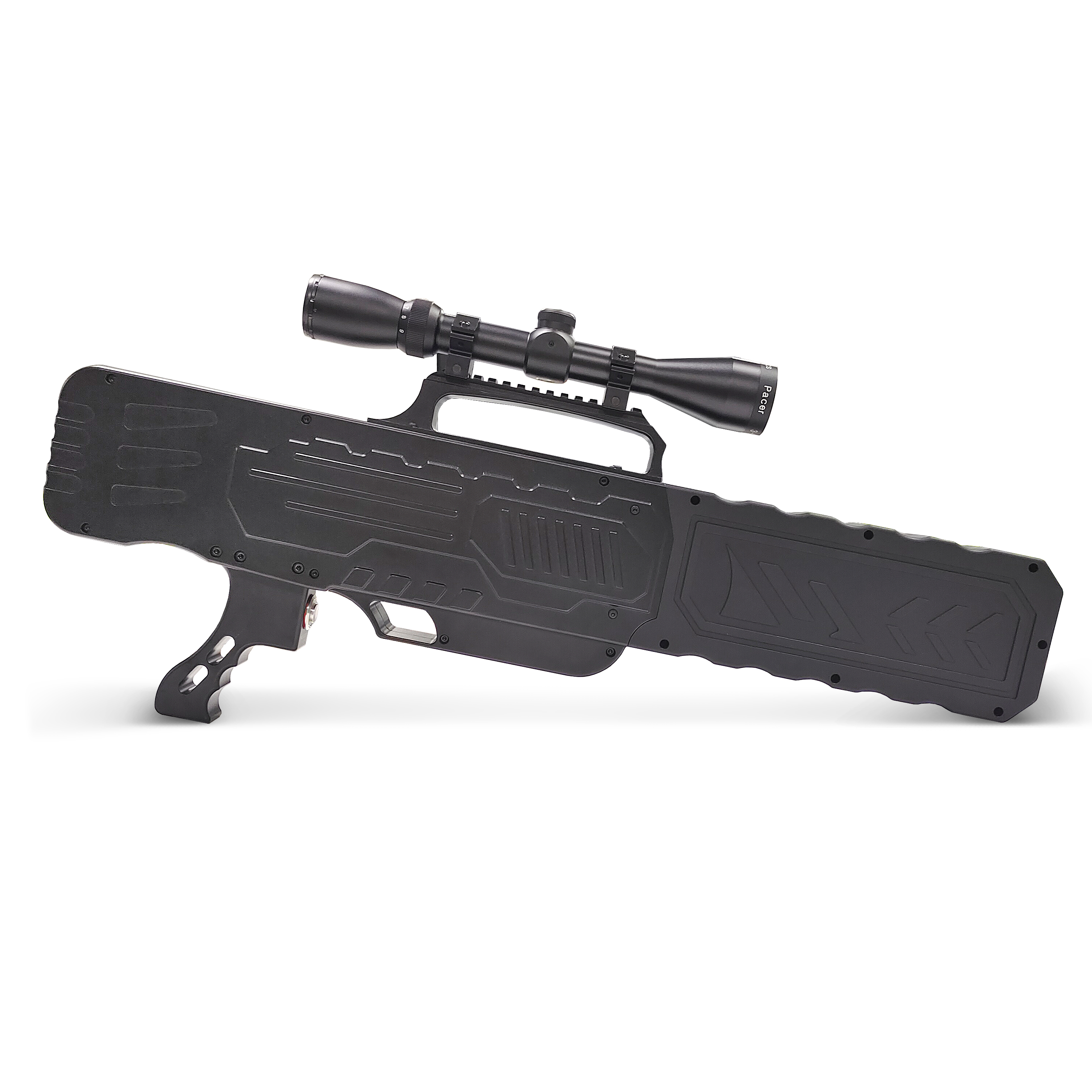

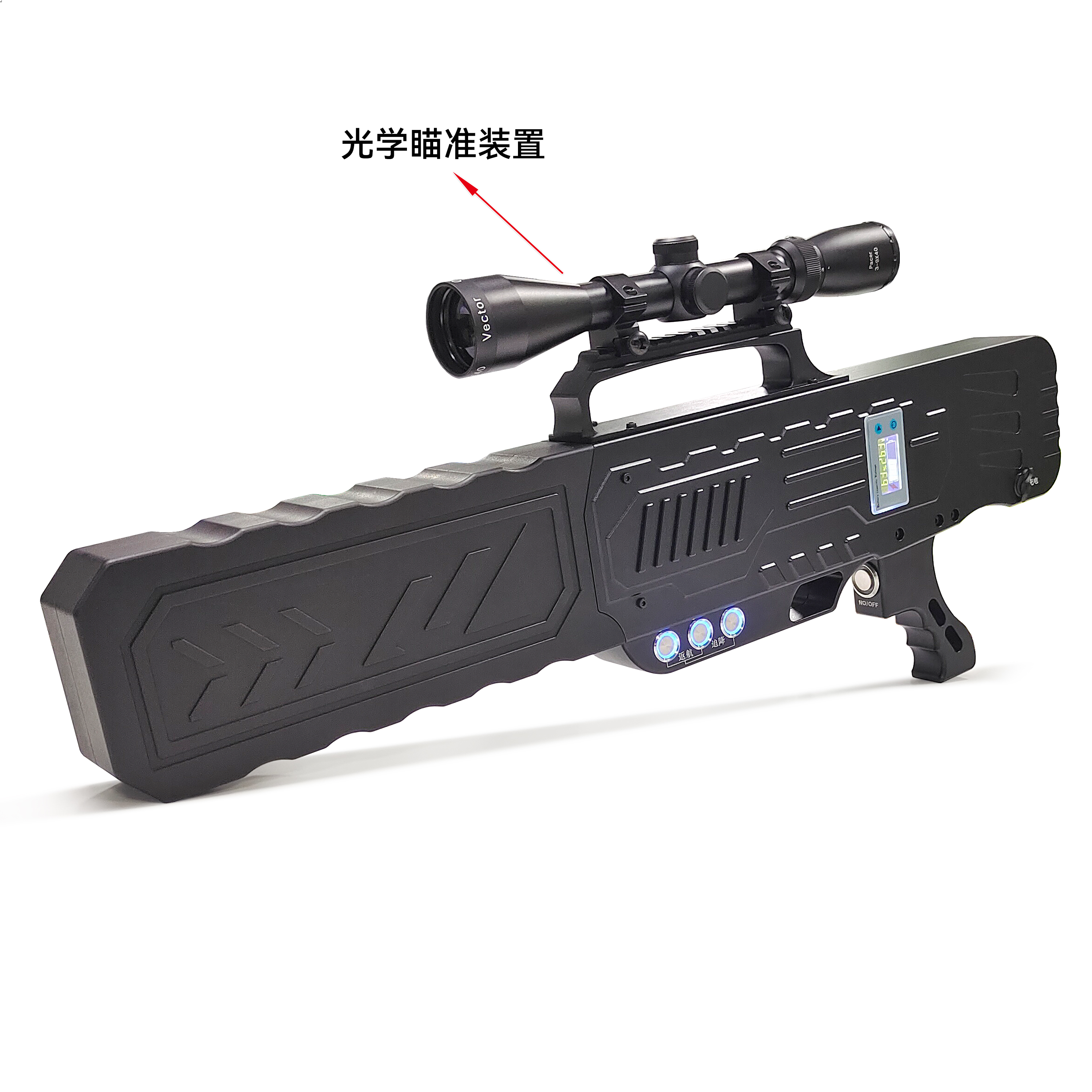

備注：瞄準鏡的霧鏡是出廠前固定好的，40倍，只能調節目鏡，3-9倍。

七、 主要參數

七、 保修、免責聲明

1. 一個月之內非人為損壞包修包換；不支持退貨，保修半年。
2. 因無線電射頻產品的特殊性，受環境因素影響較大，我們僅保證產品的相關技術參數：頻率、頻段、功率符合要求，測試過的場地、機型的效果。不保證其它任何未經測試的環境、機型的效果。
3. 使用無線電設備時，請遵守國家和當地相關法律、法規；因此違反相關法律、法規的，后果自負。
